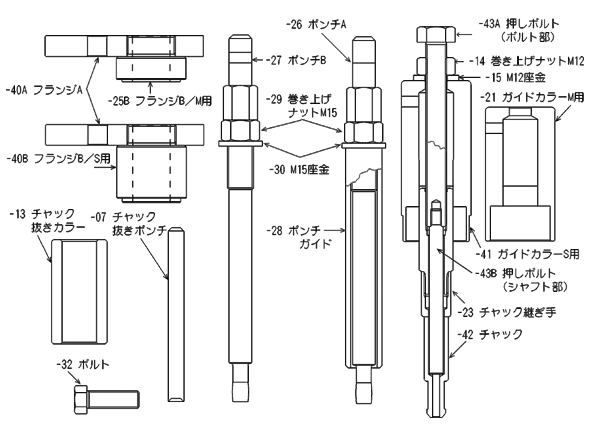

チューブノズルツール IG-503MS/補修部品番号

製品型式 部番 品名 要数 備考
IG-503 -07 チャック抜きポンチ 1 503D共通
IG-503 -13 チャック抜きカラー 1 503D共通
IG-503 -14 巻き上げナットM12 1 M12XP1.5-19h 503D共通
IG-503 -15 M12座金 1 503D共通
IG-503 -23 チャック継ぎ手 1
IG-503 -26S ポンチA 1
IG-503 -27S ポンチB 1
IG-503 -28S ポンチガイド 1
IG-503 -29 巻き上げナット 2 M15XP1.5-19h
IG-503 -30 M15座金 2
IG-503 -32 ボルトM10 1 M10XP1.5-30l
IG-503 -40A フランジA 2
IG-503 -25B フランジB/M 1
IG-503 -40B フランジB/S 1
IG-503 -21 ガイドカラーM 1
IG-503 -41 ガイドカラーS 1
IG-503 -42 チャック 1
IG-503 -43A 押しボルト(ネジ) 1 M12XP1.5-115l-19h
IG-503 -43B 押しボルト(シャフト) 1
